اتصالات فشار قوی ساکت(Socket Weld Fittings)
اتصالات فشار قوی ساکت، نوعی اتصالات لولهای هستند که برای اتصال لولهها به یکدیگر یا به تجهیزات در سیستمهای فشار بالا استفاده میشوند. این اتصالات با روش جوش ساکت (Socket Welding) نصب میشوند، که در آن لولهها درون یک حفره در اتصالات قرار میگیرند و سپس جوشکاری میشوند. ین نوع اتصالات معمولاً در صنایع نفت، گاز، شیمیایی و پتروشیمی به کار میروند، جایی که فشار و دما به طور قابل توجهی بالا است. و همچنین این اتصالات به دلیل دوام و قابلیت اطمینان، در بسیاری از پروژههای صنعتی محبوب هستند.در ادامه به جزئیات بیشتری درباره این نوع اتصالات پرداخته میشود.
مشخصات فنی اتصالات فشار قوی ساکت
- مواد ساخت
-
-
- فولاد کربنی: برای فشارهای معمولی و شرایط عمومی.
- استنلس استیل: برای محیطهای خورنده و دماهای بالا.
- آلیاژهای خاص: در موارد خاص مانند صنایع شیمیایی.
-
- اندازهها
-
-
- معمولاً در اندازههای 1/2 اینچ تا 12 اینچ موجود هستند.
- اندازههای بزرگتر نیز ممکن است موجود باشند، اما کمتر رایج هستند.
-
- فشار کار: طراحی برای تحمل فشارهای بالا، معمولاً تا 3000 PSI و بیشتر بسته به اندازه و نوع اتصال.
- دمای کار: قابلیت کار در دماهای بالا (بسته به نوع ماده)، معمولاً تا 1000 درجه فارنهایت (538 درجه سلسیوس).
- استانداردها: معمولاً مطابق با استانداردهای ASME B16.11 و ANSI تولید میشوند.
- نوع اتصالات: شامل زانوها (90 درجه و 45 درجه)، سهراهیها، کاهشدهندهها و فلنجها.
- روش نصب: نصب با جوش ساکت، که باعث میشود اتصالات بسیار محکم و مقاوم در برابر نشتی شوند.
- پوششدهی: اتصالات ممکن است با پوششهای گالوانیزه یا رنگ شده برای جلوگیری از خوردگی پوشش داده شوند.

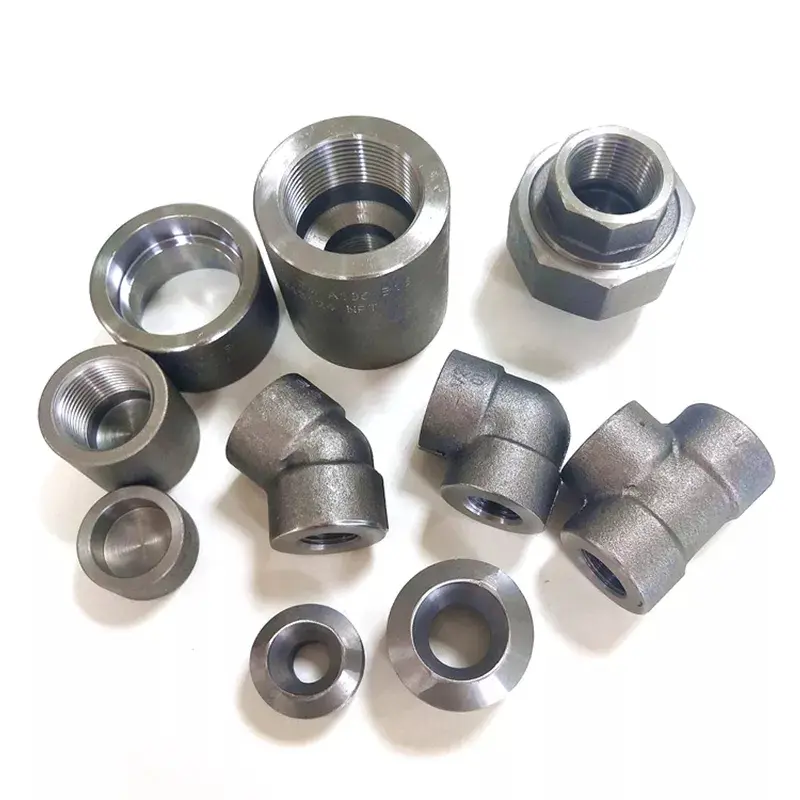

انواع اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت به انواع مختلفی تقسیم میشوند که هر کدام کاربرد خاصی دارند. در زیر به انواع اصلی این اتصالات اشاره میشود:- زانو (Elbows)
-
-
- 90 درجه: برای تغییر جهت لوله به میزان 90 درجه.
- 45 درجه: برای تغییر جهت لوله به میزان 45 درجه.
-
- سهراهی (Tees)
-
-
- سهراهی استاندارد: برای اتصال سه لوله به یکدیگر.
- سهراهی کاهشدهنده: برای اتصال لولههای با قطرهای مختلف.
-
- کاهشدهنده (Reducers): برای اتصال لولههایی با قطرهای مختلف و کاهش یا افزایش اندازه.
- فلنجها (Flanges): برای اتصال لوله به تجهیزات یا لولههای دیگر و ایجاد امکان جدا شدن آسان.
- پیوستها (Adapters): برای تبدیل نوع و اندازه اتصالات مختلف به یکدیگر.
- پایههای لوله (Caps): برای مسدود کردن انتهای لوله.
کاربرد اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت به دلیل ویژگیهای خاص خود در صنایع مختلف کاربردهای متنوعی دارند. برخی از مهمترین کاربردها عبارتند از:- صنعت نفت و گاز: استفاده در سیستمهای انتقال نفت و گاز، جایی که نیاز به اتصالات مقاوم در برابر فشار و دماهای بالا وجود دارد.
- صنایع شیمیایی: کاربرد در لولهکشی مواد شیمیایی، اسیدها و بازها که ممکن است خورنده باشند.
- پتروشیمی: استفاده در سیستمهای فرآوری و انتقال محصولات پتروشیمی.
- سیستمهای آب و فاضلاب: کاربرد در سیستمهای انتقال آب و فاضلاب، به ویژه در پروژههای بزرگ و صنعتی.
- نیروگاهها: استفاده در لولهکشی بخار و آب داغ در نیروگاههای حرارتی.
- سیستمهای HVAC: کاربرد در سیستمهای تهویه مطبوع و گرمایش، به ویژه در سیستمهای صنعتی.
- ساخت و ساز: استفاده در ساخت و سازهای صنعتی و تجاری، جایی که نیاز به اتصالات مقاوم و قابل اعتماد وجود دارد.
مزایای اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت دارای چندین مزیت کلیدی هستند که آنها را در صنایع مختلف محبوب کرده است:- مقاومت بالا: این اتصالات توانایی تحمل فشارهای بالا را دارند و در شرایط سخت عملکرد خوبی از خود نشان میدهند.
- نشتپذیری کم: به دلیل روش جوش ساکت، این اتصالات دارای نشتی کمتری هستند و ایمنی سیستم را افزایش میدهند.
- نصب آسان: فرآیند نصب آنها ساده و سریع است، که باعث کاهش زمان و هزینههای اجرایی میشود.
- دوام و عمر طولانی: اتصالات فشار قوی ساکت از مواد با کیفیت ساخته شدهاند که باعث افزایش طول عمر آنها میشود.
- انعطافپذیری در طراحی: انواع مختلفی از اتصالات (زانو، سهراهی، کاهشدهنده و غیره) موجود است که به مهندسان این امکان را میدهد تا سیستمهای پیچیده را به راحتی طراحی کنند.
- مناسب برای محیطهای خورنده: با استفاده از آلیاژهای مناسب (مانند استنلس استیل)، این اتصالات میتوانند در محیطهای خورنده نیز عملکرد خوبی داشته باشند.
- عدم نیاز به پیشنیازهای پیچیده: در مقایسه با سایر روشهای جوشکاری، نیاز به تجهیزات پیشرفته کمتری دارند.
معایب اتصالات فشار قوی ساکت
با وجود مزایای متعدد، اتصالات فشار قوی ساکت نیز دارای معایبی هستند که باید در نظر گرفته شوند:- هزینه بالاتر نصب: هزینه نصب این اتصالات ممکن است در مقایسه با سایر انواع اتصالات بالاتر باشد، به ویژه اگر نیاز به جوشکاری حرفهای باشد.
- وزن بیشتر: اتصالات فشار قوی ساکت معمولاً سنگینتر از اتصالات دیگر هستند که میتواند بر حمل و نقل و نصب تأثیر بگذارد.
- محدودیت در اندازه: این اتصالات معمولاً برای اندازههای خاصی طراحی شدهاند و ممکن است برای لولههای بزرگتر مناسب نباشند.
- نیاز به مهارت در جوشکاری: نصب صحیح اتصالات نیاز به مهارت و تجربه دارد. جوشکاری نادرست میتواند منجر به نشتی یا شکست اتصال شود.
- عدم انعطافپذیری در تغییرات طراحی: در صورت نیاز به تغییرات در طراحی لولهکشی، ممکن است اصلاح یا تعویض اتصالات دشوار باشد.
- خوردگی در جوشها: در محیطهای خورنده، ممکن است جوشها دچار خوردگی شوند و نیاز به بازرسی و نگهداری بیشتری داشته باشند.
- نیاز به بازرسی دورهای: برای اطمینان از ایمنی و عملکرد، نیاز به بازرسیهای منظم دارند که میتواند هزینههای اضافی ایجاد کند.
نکات مهم در انتخاب اتصالات فشار قوی ساکت
هنگام انتخاب اتصالات فشار قوی ساکت، توجه به نکات زیر میتواند به تصمیمگیری بهتر کمک کند:- مناسبت با مواد اولیه: انتخاب اتصالات بر اساس نوع مادهای که قرار است در سیستم منتقل شود (مانند نفت، گاز، آب یا مواد شیمیایی).
- فشار و دما: اطمینان از اینکه اتصالات انتخابی توانایی تحمل فشار و دماهای مورد نظر را دارند.
- اندازه و نوع اتصال: انتخاب اندازه صحیح اتصالات با توجه به قطر لولهها و نوع اتصالات (زانو، سهراهی، کاهشدهنده و غیره).
- استانداردها: اطمینان از اینکه اتصالات مطابق با استانداردهای بینالمللی (مانند ASME و ANSI) تولید شدهاند.
- روش نصب: بررسی روشهای جوشکاری و اطمینان از مهارت لازم برای نصب صحیح اتصالات.
- محیط کاری: توجه به شرایط محیطی (خورندگی، رطوبت و دما) که ممکن است بر عملکرد و دوام اتصالات تأثیر بگذارد.
- برند و تأمینکننده: انتخاب از برندهای معتبر و تأمینکنندگان با سابقه، بهمنظور اطمینان از کیفیت و خدمات پس از فروش.
- گواهینامهها و مستندات: بررسی گواهینامههای کیفیت و مستندات مربوط به اتصالات.
- هزینه: مقایسه قیمتها و اطمینان از اینکه انتخاب شما با بودجه پروژه هماهنگ است.
- تجربیات قبلی: مشورت با دیگران و بررسی تجربیات آنها در استفاده از اتصالات مشابه.
روش های استفاده اتصالات فشار قوی ساکت
استفاده صحیح از اتصالات فشار قوی ساکت نیازمند رعایت چندین مرحله و تکنیک است. در زیر به روشهای اصلی استفاده از این اتصالات اشاره میشود:- آمادهسازی لولهها و اتصالات
-
-
- لولهها و اتصالات را از هرگونه آلودگی، روغن و زنگزدگی پاک کنید.
- لبههای لولهها باید بهدرستی تراشیده و صاف شوند تا جوش به خوبی انجام شود.
-
- تطبیق اندازه: اطمینان حاصل کنید که لولهها به درستی درون اتصالات جا میشوند و فاصله مناسبی برای جوشکاری وجود دارد.
- نصب اتصالات: لولهها را درون حفرههای اتصالات قرار دهید و مطمئن شوید که در موقعیت صحیح قرار دارند.
- جوشکاری ساکت
-
-
- از روش جوشکاری مناسب (معمولاً جوش الکتریکی) برای ایجاد جوش استفاده کنید.
- جوش باید بهطور یکنواخت و با کیفیت بالا انجام شود تا نشتی ایجاد نشود.
-
- بازرسی جوش: پس از جوشکاری، جوشها باید بررسی شوند تا از کیفیت و عدم نشتی آنها اطمینان حاصل شود. این کار میتواند با استفاده از آزمونهای غیرمخرب (NDT) انجام شود.
- پوششدهی: در صورت نیاز، از پوششهای ضد زنگ یا محافظ استفاده کنید تا از خوردگی جلوگیری شود.
- نصب در محل: اتصالات و لولهها را به سیستم اصلی متصل کنید و اطمینان حاصل کنید که اتصالات به درستی محکم شدهاند.
- بازرسی نهایی: قبل از راهاندازی سیستم، یک بازرسی نهایی انجام دهید تا از کیفیت و ایمنی سیستم اطمینان حاصل شود.
فرآیندهای تولید اتصالات فشار قوی ساکت
تولید اتصالات فشار قوی ساکت شامل چندین مرحله کلیدی است که به ترتیب زیر انجام میشود:- انتخاب مواد اولیه: انتخاب آلیاژ مناسب (فولاد کربنی، استنلس استیل یا آلیاژهای خاص) با توجه به نیازهای کاربردی.
- برش مواد: برش مواد اولیه به اندازههای مورد نیاز برای تولید اتصالات. این برش معمولاً با استفاده از ارههای برقی یا دستگاههای CNC انجام میشود.
- شکلدهی: شکلدهی قطعات به شکل نهایی اتصالات. این کار ممکن است شامل خمکاری، فرمدهی یا کشش باشد.
- سوراخکاری: ایجاد حفرههای مورد نیاز برای جوشکاری و اتصال لولهها. این مرحله مهم است تا اطمینان حاصل شود که اندازه و محل حفرهها دقیق هستند.
- پرداخت و تمیزکاری: حذف هرگونه زنگزدگی، روغن یا آلودگی از سطح اتصالات. این مرحله شامل سایش یا استفاده از مواد شیمیایی تمیزکننده است.
- جوشکاری: اتصالات به صورت ساکت ولد جوش داده میشوند. لولهها درون حفرههای اتصالات قرار میگیرند و جوشکاری انجام میشود تا اتصال محکم و ایمنی ایجاد شود.
- آزمون کیفیت: پس از جوشکاری، اتصالات تحت آزمونهای کیفیت قرار میگیرند. این آزمونها ممکن است شامل آزمونهای غیرمخرب (NDT) برای بررسی عیوب جوش باشد.
- پوششدهی: در صورت نیاز، اتصالات با پوششهای ضد زنگ یا رنگهای صنعتی پوشش داده میشوند تا از خوردگی جلوگیری شود.
- بستهبندی و توزیع: اتصالات پس از انجام بازرسی نهایی بستهبندی شده و آماده ارسال به مشتریان میشوند.
آلیاژهای مورد استفاده در تولید اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت معمولاً از آلیاژهای مختلفی ساخته میشوند که هر یک ویژگیهای خاص خود را دارند. در زیر به برخی از مهمترین آلیاژها اشاره میشود:- فولاد کربنی( (Carbon Steel
-
-
- کاربردها: مناسب برای پروژههای عمومی و زیرساختهای صنعتی، انتقال آب و مواد غیرخورنده.
- ویژگیها: مقاومت مکانیکی خوب و قیمت اقتصادی.
-
- استنلس استیل (Stainless Steel)
-
-
- کاربردها: صنایع شیمیایی، غذایی و دارویی، جایی که خوردگی یک نگرانی بزرگ است.
- ویژگیها: مقاومت در برابر زنگزدگی و خوردگی، به ویژه در شرایط مرطوب یا در معرض مواد شیمیایی.
-
- آلیاژهای ویژه (Special Alloys)
-
-
- کاربردها: صنایع خاص مانند نفت و گاز، پتروشیمی و نیروگاهها، جایی که دما و فشار بالا و شرایط خورنده وجود دارد.
- ویژگیها: مقاومت در برابر حرارت و خوردگی شدید.
-
- فولاد آلیاژی(Alloy Steel)
-
-
- کاربردها: کاربردهای سنگین در صنایع نفت و گاز، لولهکشی بخار و آب داغ.
- ویژگیها: استحکام بالا و مقاومت در برابر فشار و دما.
-
نکات مهم در انتخاب آلیاژ مناسب برای اتصالات فشار قوی ساکت
- محیط عملیاتی: آلیاژ باید با نوع مایعات یا گازهایی که قرار است منتقل شوند، سازگار باشد.
- دمای کار: انتخاب آلیاژ باید به گونهای باشد که در دماهای مورد نظر دوام بیاورد.
- فشار کار: آلیاژ باید توانایی تحمل فشارهای عملیاتی را داشته باشد.
- هزینه: بررسی قیمت و هزینههای نگهداری آلیاژهای مختلف.
استانداردها و مقررات اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت باید طبق استانداردهای مشخصی تولید شوند تا از کیفیت و ایمنی آنها اطمینان حاصل شود. برخی از مهمترین استانداردها عبارتند از:- ASME B16.11
-
-
- این استاندارد به مشخصات اتصالات جوش ساکت و روشهای آزمایش آنها میپردازد.
- شامل اندازهها، ضخامتهای دیواره، و سایر ویژگیهای فنی است.
-
- ANSI (American National Standards Institute)
-
-
- استانداردهای ANSI برای طراحی و ساخت اتصالات لولهای مورد استفاده قرار میگیرد و به تضمین کیفیت و ایمنی کمک میکند.
-
- ASTM (American Society for Testing and Materials)
-
-
- استانداردهای ASTM شامل مشخصات مواد اولیه، آزمونهای کیفیت و روشهای بازرسی است.
- بهویژه ASTM A234 برای اتصالات فولادی و ASTM A403 برای استنلس استیل مورد توجه قرار میگیرند.
-
- ISO (International Organization for Standardization)
-
-
- استانداردهای ISO شامل الزامات کیفیت و ایمنی برای اتصالات صنعتی و لولهکشی است.
-
- API (American Petroleum Institute)
-
-
- استانداردهای API به ویژه در صنعت نفت و گاز برای تضمین کیفیت و ایمنی اتصالات فشار قوی ساکت کاربرد دارند.
-
نکات مهم در رعایت استانداردها
- انتخاب تأمینکننده معتبر: انتخاب تولیدکنندگانی که محصولات خود را بر اساس این استانداردها تولید میکنند.
- بازرسی و تأیید: اطمینان از اینکه اتصالات مورد استفاده دارای گواهینامههای لازم هستند و با استانداردهای ذکر شده مطابقت دارند.
- مدیریت کیفیت: رعایت پروسههای مدیریت کیفیت در تولید و نصب اتصالات برای تضمین ایمنی و عملکرد.
چالش های اتصالات فشار قوی ساکت
اتصالات فشار قوی ساکت ممکن است با چالشهایی روبرو شوند که میتواند بر عملکرد و ایمنی آنها تأثیر بگذارد. در زیر به برخی از این چالشها اشاره میشود:- خوردگی و زنگزدگی: اتصالات میتوانند در محیطهای خورنده دچار خوردگی شوند، بهویژه اگر از آلیاژهای نامناسب استفاده شود.
- جوشکاری نادرست: جوشکاری نادرست میتواند منجر به ضعف در نقاط اتصال و نشتی شود. نیاز به مهارت و تجربه در جوشکاری الزامی است.
- تنشهای حرارتی: تغییرات دما میتواند باعث انبساط و انقباض در اتصالات شود که ممکن است منجر به شکستگی یا ترک خوردگی گردد.
- هزینههای بالای نگهداری: در پروژههای بزرگ، هزینههای نگهداری و بازرسی اتصالات ممکن است به میزان قابل توجهی افزایش یابد.
- مشکلات در تأمین مواد اولیه: دسترسی به مواد اولیه با کیفیت و استانداردهای مورد نیاز ممکن است در برخی از مناطق چالشزا باشد.
- تطابق با استانداردها: رعایت استانداردهای مربوط به طراحی و تولید ممکن است در برخی از شرایط دشوار باشد و نیاز به کنترلهای دقیق داشته باشد.
- محدودیتهای طراحی: در برخی موارد، طراحی سیستمهای لولهکشی ممکن است به استفاده از اتصالات خاصی نیاز داشته باشد که در دسترس نیستند یا هزینههای بالایی دارند.
- تغییرات ناگهانی در بار: تغییرات ناگهانی در فشار یا دما میتواند باعث آسیب به اتصالات شود و نیاز به طراحی و محاسبات دقیق دارد.
عوامل موثر در قیمت اتصالات فشار قوی ساکت
قیمت اتصالات فشار قوی ساکت تحت تأثیر چندین عامل کلیدی قرار دارد. برخی از این عوامل عبارتند از:- نوع و کیفیت مواد اولیه: قیمت آلیاژهای مورد استفاده (فولاد کربنی، استنلس استیل و غیره) تأثیر زیادی بر قیمت نهایی دارد.
- فرآیند تولید: روشهای تولید و هزینههای مربوط به جوشکاری، قالبسازی و سایر مراحل تولید میتوانند بر قیمت اثر بگذارند.
- استانداردهای کیفیت: اتصالاتی که مطابق با استانداردهای بینالمللی تولید میشوند، معمولاً هزینه بیشتری دارند.
- حجم تولید: تولید انبوه معمولاً هزینهها را کاهش میدهد، در حالی که تولید سفارشی میتواند هزینهها را افزایش دهد.
- تأمینکننده و برند: برندهای معتبر و شناختهشده ممکن است قیمتهای بالاتری داشته باشند، اما اغلب کیفیت و خدمات بهتری را نیز ارائه میدهند.
- حمل و نقل و توزیع: هزینههای حمل و نقل، بستهبندی و توزیع نیز میتوانند به قیمت نهایی اضافه شوند.
- شرایط بازار: نوسانات قیمت مواد اولیه و شرایط اقتصادی میتواند بر قیمت تأثیر بگذارد.
- سفارشیسازی: اتصالات سفارشی که نیاز به طراحی خاص دارند، معمولاً هزینه بیشتری نسبت به اتصالات استاندارد دارند.
- نیاز به آزمایش و بازرسی: هزینههای مربوط به آزمایشهای کیفیت و بازرسیهای مورد نیاز نیز میتواند بر قیمت نهایی تأثیر بگذارد.
نکات مهم برای بررسی کیفیت اتصالات فشار قوی ساکت
برای اطمینان از کیفیت اتصالات فشار قوی ساکت، توجه به نکات زیر ضروری است:- گواهینامهها و استانداردها: اطمینان از اینکه اتصالات مطابق با استانداردهای بینالمللی (مانند ASME و ASTM) تولید شدهاند.
- مواد اولیه: بررسی نوع و کیفیت آلیاژ استفادهشده. مواد باید با مشخصات لازم برای پروژه همخوانی داشته باشند.
- جوشکاری
-
-
- کیفیت جوشها باید بررسی شود. جوشها باید یکنواخت و بدون ترک یا عیب باشند.
- استفاده از روشهای بازرسی غیرمخرب (NDT) مانند آزمونهای رنگزدایی یا اشعه ایکس.
-
- ابعاد و اندازهها: اندازهها و ابعاد اتصالات باید مطابق با مشخصات فنی باشد و در صورت نیاز، اندازهگیری شود.
- پوششدهی: بررسی پوششهای ضدزنگ یا محافظ بر روی اتصالات. این پوششها باید سالم و بدون آسیب باشند.
- آزمایش فشار: انجام آزمایشهای فشار برای اطمینان از توانایی اتصالات در تحمل فشارهای عملیاتی.
- تحمل دما: بررسی اینکه اتصالات توانایی تحمل دماهای مورد نظر را دارند و تحت شرایط دمایی مشخص دچار آسیب نمیشوند.
- برند و تأمینکننده: انتخاب اتصالات از برندهای معتبر و شناختهشده که دارای سابقه خوبی در صنعت هستند.
- بستهبندی و حمل و نقل: بررسی وضعیت اتصالات هنگام دریافت. بستهبندی باید سالم باشد و اتصالات باید بدون آسیب به دست شما برسند.
- گزارشهای بازرسی و تست: درخواست گزارشهای بازرسی و آزمون از تأمینکننده برای تأیید کیفیت و ایمنی اتصالات.
