اتصالات گالوانیزه(Galvanized fittings)
اتصالات گالوانیزه، اتصالاتی هستند که برای جلوگیری از زنگزدگی و خوردگی، با لایهای از روی پوشش داده شدهاند. این اتصالات عمدتاً در سیستمهای لولهکشی آب، گاز و تأسیسات صنعتی به کار میروند. استفاده از پوشش گالوانیزه به افزایش عمر مفید و کاهش هزینههای نگهداری کمک میکند. این اتصالات معمولاً به دلیل مقاومت بالا در برابر عوامل جوی و شیمیایی، انتخاب مناسبی برای پروژههای خارجی و داخلی هستند.در ادامه به جزئیات بیشتری درباره این نوع اتصالات پرداخته میشود.
مشخصات فنی اتصالات گالوانیزه
اتصالات گالوانیزه معمولاً دارای مشخصات فنی زیر هستند:- جنس: فولاد با پوشش روی (گالوانیزه گرم یا سرد).
- استاندارد: معمولاً مطابق با استانداردهای ASTM و ISO.
- قطر: از لولههای با قطر مختلف (معمولاً از ½ اینچ تا 6 اینچ و بالاتر).
- فشار کاری: تحمل فشارهای مختلف، معمولاً بین ۱۰ تا ۲۰ بار، بسته به نوع اتصال.
- دما: قابلیت کار در دماهای معمولی و برخی موارد تا حدود ۱۰۰ درجه سانتیگراد.
- نوع اتصال: دندهای (نری و مادگی)، جوشی، یا فلنجی.
- مقاومت در برابر خوردگی: افزایش مقاومت در برابر زنگزدگی و عوامل شیمیایی به خاطر پوشش روی.
- کاربرد: در سیستمهای لولهکشی آب، گاز، بخار، و صنایع مختلف.

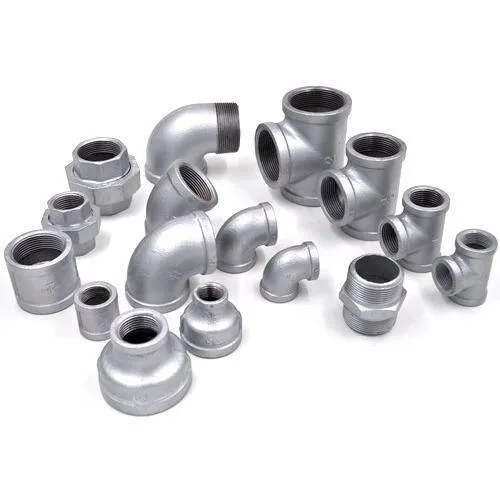

انواع اتصالات گالوانیزه
اتصالات گالوانیزه انواع مختلفی دارند که هر کدام کاربرد خاصی دارند. در زیر به برخی از مهمترین انواع آنها اشاره میشود:- اتصالات دندهای (Threaded Fittings):
-
-
- شامل اتصالات نری و مادگی که با دندههای خارجی و داخلی به هم متصل میشوند.
- کاربرد: لولهکشی آب، گاز و سیستمهای صنعتی.
-
- اتصالات جوشی (Welded Fittings):
-
-
- شامل اتصالاتی که به صورت جوشی به لولهها متصل میشوند.
- کاربرد: در مواردی که نیاز به مقاومت بالای اتصالات وجود دارد.
-
- اتصالات فلنجی (Flanged Fittings):
-
-
- اتصالاتی با لبههای پهن که با پیچ و مهره به لولهها متصل میشوند.
- کاربرد: در سیستمهای بزرگ و فشار بالا، مانند پمپها و مخازن.
-
- تبدیل (Reducers):
-
-
- اتصالاتی که قطر لوله را تغییر میدهند (از بزرگ به کوچک یا برعکس).
- کاربرد: مدیریت جریان در سیستمهای لولهکشی.
-
- زاویهها (Elbows):
-
-
- اتصالاتی که لولهها را در زوایای مختلف (معمولاً 90 یا 45 درجه) تغییر میدهند.
- کاربرد: تغییر مسیر لولهکشی.
-
- سهراهیها (Tees):
-
-
- اتصالاتی که امکان انشعاب گرفتن از یک لوله را فراهم میکنند.
- کاربرد: ایجاد انشعاب در سیستمهای لولهکشی.
-
- کپ (Caps):
-
-
- اتصالاتی که برای مسدود کردن انتهای لولهها استفاده میشوند.
- کاربرد: در پایان لولهکشی برای جلوگیری از ورود گرد و غبار و مایعات.
-
- تبدیلها (Adapters):
-
-
- اتصالاتی که برای اتصال لولههای با قطرهای مختلف یا مواد متفاوت به کار میروند.
- کاربرد: تطبیق سیستمهای مختلف لولهکشی.
-
- تسمهها (Clamps):
-
-
- برای نگهداری و تثبیت لولهها استفاده میشوند.
- کاربرد: در سیستمهای مختلف به منظور جلوگیری از حرکت لولهها.
-
کاربرد اتصالات گالوانیزه
اتصالات گالوانیزه در صنایع و پروژههای مختلف کاربردهای متنوعی دارند، از جمله:- لولهکشی آب: برای سیستمهای آبرسانی، به ویژه در مناطق با رطوبت بالا.
- لولهکشی گاز: در انتقال گاز طبیعی و پروپان.
- تأسیسات صنعتی: در سیستمهای بخار و مایعات شیمیایی.
- کشاورزی: برای آبیاری و انتقال آب به مزارع.
- ساختمانها: در ساخت سازهها و سیستمهای تأسیساتی.
- زیرساختهای شهری: مانند شبکههای آبرسانی و فاضلاب.
- سیستمهای گرمایش: در لولهکشی گرمایش مرکزی.
مزایای اتصالات گالوانیزه
اتصالات گالوانیزه دارای مزایای متعددی هستند که آنها را برای استفاده در سیستمهای لولهکشی و صنعتی جذاب میکند:- مقاومت در برابر خوردگی
- دوام و طول عمر بالا
- قابلیت تحمل فشار
- سهولت نصب
- قیمت مناسب
- مناسب برای سیستمهای مختلف
- قابلیت بازیافت
- مقاومت در برابر دما
معایب اتصالات گالوانیزه
اتصالات گالوانیزه نیز دارای معایبی هستند که باید در نظر گرفته شوند:- وزن سنگین:
- محدودیت در دما: این اتصالات معمولاً در دماهای بالا (بیش از 100 درجه سانتیگراد) ممکن است دچار مشکل شوند و عملکرد مناسبی نداشته باشند.
- زنگزدگی داخلی
- خوردگی گالوانیک
- نیازمند به رنگ آمیزی از نظر زیباشناسی
- قیمت نصب
- نقص در پوشش
- محدودیت در انبارداری
نکات مهم در انتخاب اتصالات گالوانیزه
در انتخاب اتصالات گالوانیزه، نکات مهمی وجود دارند که باید در نظر گرفته شوند:- نوع کاربرد: نوع سیال (آب، گاز، مواد شیمیایی) و شرایط محیطی (مرطوب، سرد یا گرم) را در نظر بگیرید.
- فشار و دما: حداکثر فشار کاری و دما را مشخص کنید. اطمینان حاصل کنید که اتصالات انتخابی میتوانند این شرایط را تحمل کنند.
- نوع اتصال: تصمیم بگیرید که از اتصالات دندهای، جوشی یا فلنجی استفاده کنید. هر کدام مزایا و معایب خاص خود را دارند.
- اندازه و قطر: اندازه لولهها و اتصالات را به دقت انتخاب کنید تا از جریان مناسب و عملکرد بهینه اطمینان حاصل شود.
- مقاومت در برابر خوردگی: از نوع گالوانیزه مناسب استفاده کنید (گرم یا سرد) و مطمئن شوید که به شرایط محیطی سازگار است.
- استانداردها: اتصالات باید مطابق با استانداردهای ملی و بینالمللی (مانند ASTM، ISO) باشند.
- کیفیت تولید: از تأمینکنندگان معتبر و شناختهشده خرید کنید تا از کیفیت و دوام اتصالات اطمینان حاصل کنید.
- هزینه: قیمت اتصالات و هزینههای نصب را بررسی کنید و مطمئن شوید که با بودجه پروژه سازگار است.
- نگهداری و تعمیر: به سادگی تعمیر و نگهداری اتصالات توجه کنید. اتصالاتی را انتخاب کنید که نیاز به نگهداری کمتری داشته باشند.
- مقایسه با گزینههای دیگر: گزینههای دیگر مانند اتصالات پلاستیکی یا برنجی را نیز بررسی کنید تا بهترین انتخاب برای پروژهتان را داشته باشید.
روش های استفاده اتصالات گالوانیزه
روشهای استفاده از اتصالات گالوانیزه شامل مراحل مختلفی است که بسته به نوع اتصال و کاربرد میتواند متفاوت باشد. در ادامه، به مهمترین روشها اشاره میشود:- استفاده از اتصالات دندهای:
-
-
- آمادهسازی لولهها: لولهها را به طول مناسب برش دهید و دندههای نر و مادگی را ایجاد کنید.
- نوار تفلون: از نوار تفلون یا ماده آببند برای جلوگیری از نشت در دندهها استفاده کنید.
- بستن اتصالات: اتصالات را با دست یا آچار محکم ببندید.
-
- استفاده از اتصالات جوشی:
-
-
- آمادهسازی: لولهها و اتصالات باید تمیز و عاری از زنگزدگی باشند.
- جوشکاری: لولهها و اتصالات را با جوشکاری مناسب (الکتریکی یا سایر روشها) به یکدیگر متصل کنید.
- بازرسی: نواحی جوششده را بررسی کنید تا از عدم نشتی اطمینان حاصل شود.
-
- استفاده از اتصالات فلنجی:
-
-
- نصب فلنجها: فلنجها باید به انتهای لولهها جوش یا پیچ شوند.
- استفاده از واشر: از واشر مناسب برای جلوگیری از نشت استفاده کنید.
- بستن با پیچ: فلنجها را با پیچ و مهره محکم کنید و فشار را یکنواخت کنید.
-
- نصب در سیستمهای آبیاری:
-
-
- طراحی سیستم: طراحی سیستم باید به گونهای باشد که جریان آب بهینه باشد.
- ترکیب اتصالات: از انواع مختلف اتصالات (زاویهای، سهراهی و …) برای انشعاب و تغییر مسیر استفاده کنید.
-
- محل نصب:
-
-
- محل مناسب: اتصالات باید در محلهای مناسب نصب شوند و از آسیبهای مکانیکی و محیطی دور بمانند.
- نگهداری: به طور دورهای بررسی و نگهداری شوند تا از بروز مشکلات جلوگیری شود.
-
- نصب در پروژههای ساختمانی:
-
-
- سیستمهای گرمایش و سرمایش: از اتصالات گالوانیزه در سیستمهای گرمایش مرکزی و لولهکشیهای مربوط به تهویه مطبوع استفاده میشود.
-
فرآیندهای تولید اتصالات گالوانیزه
فرایندهای تولید اتصالات گالوانیزه شامل مراحل متعددی است که برای تولید اتصالات با کیفیت و مقاوم در برابر خوردگی انجام میشود. در ادامه به مراحل اصلی این فرایند اشاره میشود:- انتخاب مواد اولیه:
-
-
- جنس فولاد: معمولاً از فولاد کربنی یا فولاد کم آلیاژ برای تولید اتصالات استفاده میشود.
- کنترل کیفیت: مواد اولیه باید از لحاظ کیفیت و استانداردها بررسی شوند.
-
- برش و شکلدهی:
-
-
- برش: فولاد به اندازههای مورد نیاز برش داده میشود.
- شکلدهی: با استفاده از ماشینآلات خاص، لولهها و اتصالات به اشکال مورد نظر (دندهای، جوشی، فلنجی و …) شکل میگیرند.
-
- عملیات جوشکاری (در صورت نیاز):
-
-
- جوشکاری: اگر اتصالات به صورت جوشی تولید شوند، در این مرحله لولهها و اتصالات با استفاده از روشهای جوشکاری مناسب به هم متصل میشوند.
- بازرسی جوش: نواحی جوش شده برای اطمینان از کیفیت و عدم نشتی بررسی میشوند.
-
- گالوانیزه کردن:
-
-
- پوششدهی: اتصالات در مخزن گالوانیزه غوطهور میشوند تا با لایهای از روی پوشش داده شوند. این کار میتواند به دو روش انجام شود:
- گالوانیزه گرم: اتصالات در دمای بالا به روی آغشته میشوند.
- گالوانیزه سرد: از محلولهای روی برای پوششدهی استفاده میشود.
- خنککاری: پس از گالوانیزه کردن، اتصالات به آرامی خنک میشوند.
-
- بررسی کیفیت:
-
-
- بازرسی نهایی: اتصالات پس از گالوانیزه کردن مورد بررسی قرار میگیرند تا اطمینان حاصل شود که پوشش به درستی انجام شده و عیوبی وجود ندارد.
-
- بستهبندی و توزیع
-
-
- بستهبندی: اتصالات به گونهای بستهبندی میشوند که از آسیب در حین حمل و نقل جلوگیری شود.
- توزیع: پس از بستهبندی، اتصالات به بازار عرضه میشوند.
-
آلیاژهای مورد استفاده در تولید اتصالات گالوانیزه
در تولید اتصالات گالوانیزه، از آلیاژهای مختلف فولاد استفاده میشود تا ویژگیهای مکانیکی و مقاومت در برابر خوردگی را بهبود بخشند. در زیر به برخی از آلیاژهای معمولی و عناصر استفاده شده در تولید این اتصالات اشاره میشود:- فولاد کربنی:
-
-
- C (کربن): معمولاً بین 0.05 تا 0.25 درصد. کربن به استحکام و سختی فولاد کمک میکند.
- آهن (Fe): عنصر اصلی در فولاد که خواص مکانیکی را تعیین میکند.
-
- فولاد کمآلیاژ:
-
-
- آلیاژهای مختلفی مانند:
- منگنز (Mn): افزایش مقاومت و سختی.
- سیلیسیم (Si): بهبود خواص کششی و سختی.
- مس (Cu): افزایش مقاومت در برابر خوردگی و بهبود خواص مکانیکی.
- کروم (Cr): افزایش مقاومت در برابر خوردگی و دما.
- مولیبدن (Mo): بهبود خواص مکانیکی در دماهای بالا.
-
- پوشش روی:
-
-
- روی (Zn): عنصر اصلی در فرآیند گالوانیزه. پوشش روی از زنگزدگی فولاد جلوگیری میکند و طول عمر اتصالات را افزایش میدهد.
-
- فولاد ضد زنگ (استنلس استیل):
-
-
- در برخی موارد خاص، اتصالات از فولاد ضد زنگ (مانند AISI 304 یا 316) تولید میشوند که دارای کروم و نیکل هستند و مقاومت بالایی در برابر خوردگی دارند.
-
- آلیاژهای ویژه:
-
-
- در برخی شرایط خاص (مثل محیطهای شیمیایی یا دماهای بالا)، ممکن است از آلیاژهای ویژهای استفاده شود که خواص خاصی را برای اتصالات فراهم میآورد.
-
کاربردهای آلیاژهای مختلف در اتصالات گالوانیزه
- با توجه به ویژگیهای مختلف این آلیاژها، اتصالات گالوانیزه در صنایع مختلف مانند:
- ساختمان: لولهکشی آب، گرمایش و سرمایش.
- صنایع نفت و گاز: انتقال مواد شیمیایی و گاز.
- کشاورزی: سیستمهای آبیاری.
- صنایع شیمیایی: انتقال مواد خورنده و خطرناک.
انتخاب آلیاژ مناسب در اتصالات گالوانیزه
انتخاب آلیاژ مناسب برای اتصالات گالوانیزه به عوامل مختلفی بستگی دارد. در اینجا نکات مهمی که باید در نظر گرفته شوند را مرور میکنیم:- محیط کاربرد:
-
-
- شرایط جوی: اگر اتصالات در محیطهای مرطوب یا خورنده استفاده میشوند، آلیاژهای مقاوم در برابر زنگزدگی مناسبتر هستند.
- دما: در شرایط دمایی بالا یا پایین، آلیاژهای خاص با مقاومت حرارتی بالا انتخاب شوند.
-
- نیازمندیهای مکانیکی:
-
-
- استحکام: بررسی نیاز به استحکام کششی و خمشی برای تحمل بارهای مورد انتظار.
- سختی: انتخاب آلیاژهایی با سختی مناسب برای جلوگیری از سایش و آسیب.
-
- قابلیت جوشکاری: آلیاژهایی که قابلیت جوشکاری خوبی دارند، باید برای اتصالاتی که نیاز به جوشکاری دارند، انتخاب شوند.
- مقاومت در برابر خوردگی: آلیاژهای حاوی عناصر مقاوم مانند کروم و نیکل برای جلوگیری از خوردگی در محیطهای خاص توصیه میشوند.
- هزینه: بررسی هزینههای تولید و تأمین آلیاژ مورد نظر و مقایسه با عملکرد و کیفیت مورد انتظار.
- در دسترسبودن: اطمینان از اینکه آلیاژ انتخاب شده به راحتی قابل تأمین و دسترس باشد.
- استانداردها و گواهینامهها: انتخاب آلیاژهایی که مطابق با استانداردهای بینالمللی و ملی تولید میشوند.
- تجربه و توصیههای فنی: مشورت با کارشناسان و مهندسان برای انتخاب مناسبترین آلیاژ بر اساس تجربیات و دانش فنی.
استانداردها و مقررات اتصالات گالوانیزه
اتصالات گالوانیزه تحت استانداردهای مختلفی تولید میشوند که تضمینکننده کیفیت و ایمنی آنها در کاربردهای مختلف هستند. در زیر به برخی از مهمترین استانداردها اشاره میشود:- استاندارد ASTM:
-
-
- ASTM A53: برای لولههای فولادی گالوانیزه، به ویژه در کاربردهای آب و گاز.
- ASTM A234: برای اتصالات لولههای فولادی گالوانیزه در سیستمهای فشار بالا.
- ASTM A615: برای فولاد تقویتکننده، که میتواند در اتصالات گالوانیزه نیز استفاده شود.
-
- استاندارد ISO:
-
-
- ISO 1461: برای الزامات گالوانیزه کردن گرم فولادها. این استاندارد به ضخامت و کیفیت پوشش روی اشاره دارد.
- ISO 9001: استاندارد مدیریت کیفیت که تضمینکننده کیفیت فرآیند تولید است.
-
- استاندارد EN:
-
-
- EN 10255: مربوط به لولههای گالوانیزه و اتصالات آنها برای استفاده در سیستمهای لولهکشی.
- EN 10025: برای مشخصات فولادهای ساختمانی، که شامل فولادهای مورد استفاده در اتصالات گالوانیزه نیز میشود.
-
- استاندارد ASME:
-
-
- ASME B16.3: برای اتصالات چدنی و فولادی در سیستمهای لولهکشی.
- ASME B16.5: برای فلنجها و اتصالات فولادی.
-
- استانداردهای ملی: بسیاری از کشورها استانداردهای ملی خاص خود را دارند که شامل الزامات و مشخصات مربوط به تولید و استفاده از اتصالات گالوانیزه میشود.
چالش های اتصالات گالوانیزه
چالشهای مرتبط با اتصالات گالوانیزه میتواند شامل موارد زیر باشد:- خوردگی گالوانیک: اتصالات گالوانیزه در تماس با فلزات دیگر (مانند مس یا آلومینیوم) ممکن است دچار خوردگی گالوانیک شوند که میتواند به کاهش عمر مفید آنها منجر شود.
- وزن سنگین: اتصالات گالوانیزه به دلیل ساختار فولادی خود سنگینتر از اتصالات پلاستیکی یا برنجی هستند که ممکن است در حمل و نقل و نصب مشکلساز باشد.
- جوشکاری: هنگام جوشکاری اتصالات گالوانیزه، ممکن است پوشش روی به دمای بالا ذوب شده و خواص اتصالات را تحت تأثیر قرار دهد. این مسئله نیاز به مهارت و تجربه در جوشکاری دارد.
- قیمت نوسانی: قیمت فولاد و روی در بازار جهانی ممکن است نوسان داشته باشد که بر هزینه تولید و فروش اتصالات تأثیر میگذارد.
- محدودیت در دما: اتصالات گالوانیزه معمولاً در دماهای بالا (بیش از 100 درجه سانتیگراد) ممکن است عملکرد مناسبی نداشته باشند، که در برخی کاربردها محدودیت ایجاد میکند.
- نگهداری و بازرسی: اتصالات گالوانیزه نیاز به بازرسی و نگهداری دورهای دارند تا از وجود نشتی و مشکلات دیگر جلوگیری شود.
- مسائل زیستمحیطی: تولید و استفاده از اتصالات گالوانیزه ممکن است با مسائل زیستمحیطی مرتبط باشد، به ویژه در فرآیند گالوانیزه کردن که ممکن است آلایندههایی تولید کند.
- کیفیت متغیر: اگر تولیدکننده استانداردهای کیفی را رعایت نکند، ممکن است اتصالات با کیفیت پایین وارد بازار شوند که خطراتی را به همراه دارند.
عوامل موثر در قیمت اتصالات گالوانیزه
عوامل موثر در قیمت اتصالات گالوانیزه میتواند شامل موارد زیر باشد:- مواد اولیه: قیمت فولاد و روی: نوسانات قیمت مواد اولیه به شدت بر هزینه تولید اتصالات گالوانیزه تأثیر میگذارد.
- روش تولید: گالوانیزه گرم یا سرد: هزینه فرآیند گالوانیزه کردن گرم معمولاً بیشتر از گالوانیزه سرد است، که این موضوع بر قیمت نهایی تأثیر دارد.
- کیفیت و استانداردها: استانداردهای مورد نیاز: اتصالات تولید شده مطابق با استانداردهای خاص معمولاً قیمت بالاتری دارند.
- سایز و نوع اتصال: اندازه و نوع اتصالات: اتصالات بزرگتر یا پیچیدهتر معمولاً هزینه بیشتری دارند.
- هزینههای حمل و نقل: فاصله و نوع حمل: هزینههای حمل و نقل بسته به فاصله و نوع حمل و نقل (دریایی، هوایی، زمینی) میتواند متفاوت باشد.
- تأمینکننده و بازار:
-
-
- رقابت در بازار: تعداد تأمینکنندگان و میزان رقابت در بازار میتواند قیمتها را تحت تأثیر قرار دهد.
- وضعیت اقتصادی: شرایط اقتصادی و نرخ ارز نیز میتواند تأثیرگذار باشد.
-
- هزینههای نیروی کار: هزینه تولید: هزینه نیروی کار و دستمزدها در فرآیند تولید بر قیمت نهایی تأثیر میگذارد.
- مراحل بازرسی و کنترل کیفیت: تأسیسات و تجهیزات: هزینههای مرتبط با بازرسی و کنترل کیفیت میتواند به قیمت نهایی اضافه شود.
- نرخ تقاضا: تقاضای بازار: در زمانهایی که تقاضا برای اتصالات گالوانیزه افزایش مییابد، قیمتها ممکن است بالا برود.
- عوامل زیستمحیطی: مقررات زیستمحیطی: رعایت استانداردهای زیستمحیطی در تولید میتواند بر هزینهها تأثیر بگذارد.
نکات مهم برای بررسی کیفیت اتصالات گالوانیزه
بررسی کیفیت اتصالات گالوانیزه از اهمیت بالایی برخوردار است. در اینجا به نکات مهمی برای ارزیابی کیفیت این اتصالات اشاره میشود:- تأیید استانداردها: اطمینان حاصل کنید که اتصالات مطابق با استانداردهای معتبر (مانند ASTM، ISO، EN) تولید شدهاند.
- بررسی پوشش روی:
-
-
- ضخامت پوشش: بررسی ضخامت پوشش روی (گالوانیزه) که باید مطابق با استانداردهای مربوطه باشد.
- یکدستی پوشش: پوشش باید یکنواخت و بدون ترک یا حباب باشد.
-
- بازرسی ظاهری:
-
-
- عدم وجود زنگزدگی: بررسی اتصالات برای هرگونه علامت زنگزدگی یا آسیب.
- کیفیت سطح: سطح اتصالات باید صاف و عاری از نواقص باشد.
-
- آزمونهای مکانیکی
-
-
- سختی: انجام آزمونهای سختی برای اطمینان از استحکام اتصالات.
- آزمون کشش: بررسی مقاومت کششی و خمشی.
-
- بررسی جوشها: در اتصالات جوشی، کیفیت جوشها باید بررسی شود تا از عدم نشتی و استحکام اطمینان حاصل شود.
- تست فشار: انجام تستهای فشار برای اطمینان از عملکرد مناسب در شرایط کاری واقعی.
- گزارشهای بازرسی: بررسی مستندات و گزارشهای بازرسی کیفیت از سوی تأمینکننده.
- گواهینامههای کیفیت: اطمینان از وجود گواهینامههای کیفیت که نشاندهنده رعایت استانداردهای بینالمللی باشد.
- شرایط نگهداری: بررسی شرایط نگهداری و حمل و نقل اتصالات قبل از خرید، زیرا این عوامل میتوانند بر کیفیت تأثیر بگذارند.
- تجربه تأمینکننده: تحقیق در مورد سابقه و اعتبار تأمینکننده و تولیدکننده برای اطمینان از کیفیت محصولات.
